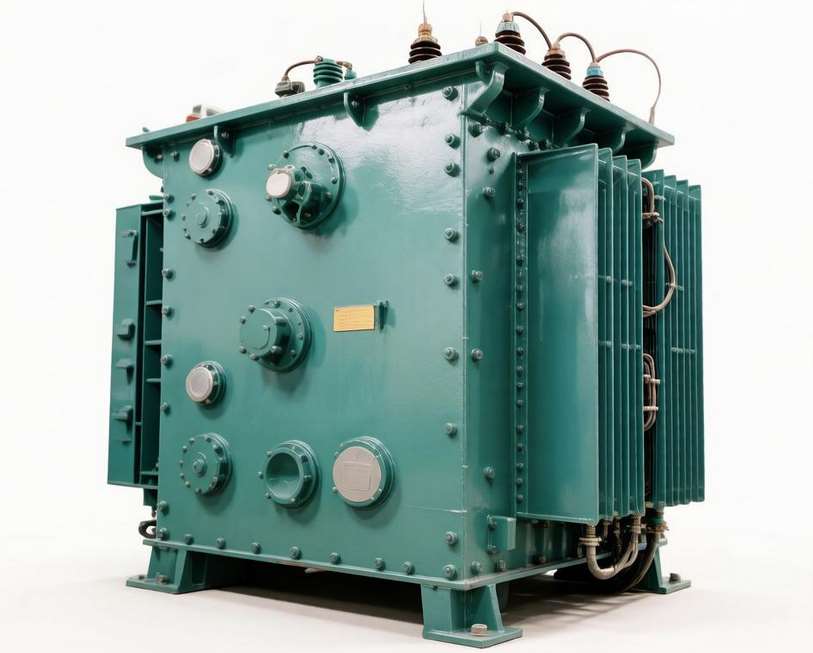

Силовые трансформаторы: классификация, параметры и выбор для промышленных объектов

Силовые трансформаторы: классификация, параметры и выбор для промышленных объектов

Силовой трансформатор — это «сердце» любой системы электроснабжения промышленного предприятия. От его корректной работы зависит стабильность напряжения, энергоэффективность и, в конечном счете, бесперебойность производственных процессов. Ошибка при выборе этого оборудования может привести к значительным финансовым потерям из-за простоев, перегрузок и преждевременного выхода из строя. Поэтому процесс подбора силовых трансформаторов требует понимания их ключевых характеристик и классификации.

Классификация силовых трансформаторов

В первую очередь, трансформаторы классифицируют по их назначению и условиям работы.

1. По количеству фаз: Наиболее распространены трехфазные трансформаторы, которые являются стандартом для промышленных сетей. Однофазные используются реже, в основном в сетях с небольшой нагрузкой или в качестве составляющих блоков для мощных трансформаторов, когда транспортировка цельного трехфазного агрегата затруднена.
2. По типу охлаждения:
   • Масляное (М): Тепло от обмоток отводится трансформаторным маслом, которое циркулирует внутри бака (естественным или принудительным путем). Такие трансформаторы обладают высокой перегрузочной способностью и долговечностью, но требуют специального помещения (маслоприемника) и противопожарных мер.
   • Сухое (С): Охлаждение происходит за счет естественной или принудительной циркуляции воздуха. Они более безопасны в экологическом плане (не горючи), компактны и не требуют сложного обслуживания. Идеальны для установки внутри цехов, в жилых и общественных зданиях.
3. По месту установки:
   • Внутренней установки: Предназначены для эксплуатации в закрытых помещениях.
   • Наружной установки: Имеют защищенное исполнение, позволяющее размещать их на открытых площадках.

Ключевые параметры для выбора

Правильный выбор трансформатора начинается с анализа его основных технических характеристик, которые должны соответствовать параметрам вашей сети.

• Номинальная мощность (кВА): Это главный параметр. Мощность трансформатора должна быть выбрана с учетом суммарной нагрузки всех потребителей с запасом 15-25% на случай роста потребления в будущем. Постоянная работа на пределе мощности (100% загрузка) ведет к перегреву и сокращению срока службы.
• Номинальное напряжение (В/кВ): Соотношение напряжений на первичной (входной) и вторичной (выходной) обмотках должно точно соответствовать параметрам вашей питающей сети и оборудования. Стандартные классы напряжения в РФ — 6 кВ, 10 кВ на входе и 0.4 кВ (400 В) на выходе.
• Схема и группа соединения обмоток: Для трехфазных трансформаторов этот параметр критически важен для параллельной работы нескольких агрегатов или при интеграции в существующую сеть. Наиболее распространена схема «звезда/звезда с нулем» (Y/Yn-0).
• Уровень потерь (холостого хода и короткого замыкания): Эти два параметра определяют энергоэффективность трансформатора. Потери холостого хода (в стали) происходят постоянно, пока трансформатор включен в сеть. Потери короткого замыкания (в меди) — это потери при передаче мощности под нагрузкой. Выбор более дорогой модели с пониженными потерями часто окупается за счет экономии электроэнергии в течение нескольких лет.

Алгоритм выбора для промышленного объекта

Процесс подбора можно разделить на несколько шагов:

1. Сбор исходных данных: Определите напряжение питающей сети, требуемое напряжение у потребителей и рассчитайте максимальную и среднесуточную нагрузку (с учетом коэффициента спроса).
2. Определение условий эксплуатации: Где будет установлен трансформатор? Если в отдельном помещении (КТП) — можно рассматривать масляный вариант. Если непосредственно в цеху — только сухой, соответствующий требованиям по пожарной безопасности.
3. Выбор по каталогу: Используя полученные данные (мощность, напряжения), выберите несколько подходящих моделей от разных производителей.
4. Сравнение технико-экономических показателей: Сравните не только цену покупки, но и:
   • Гарантию производителя.
   • Уровень энергоэффективности (чем ниже потери, тем лучше).
   • Габариты и массу (важно для транспортировки и монтажа).
   • Требования к обслуживанию.

Грамотный выбор силового трансформатора — это инвестиция в надежность всего предприятия. Обращение к профильным инженерам или поставщикам оборудования на этапе проектирования поможет избежать дорогостоящих ошибок и обеспечить стабильную работу вашего производства на десятилетия вперед.
