В электрике, как и в медицине, есть правила, написанные не просто так. Одно из самых фундаментальных и незыблемых правил при сборке электрощита гласит: номинальный ток устройства защитного отключения (УЗО) должен быть строго выше номинала автоматического выключателя (автомата), который защищает эту же линию.

Нарушение этого правила — одна из самых частых и опасных ошибок, которую допускают как начинающие электромонтажники, так и самонадеянные «домашние мастера». Почему нельзя поставить УЗО на 25 Ампер, если перед ним стоит автомат на 25 Ампер? Давайте разберёмся в физике процесса и логике защиты.

Роли в вашем электрощитке: кто за что отвечает?

Чтобы понять суть проблемы, нужно чётко разграничить функции двух этих устройств. Они работают в паре, но решают совершенно разные задачи.

1. Автоматический выключатель (автомат). Его задача — защищать проводку. Он реагирует на два типа аварийных ситуаций:
   • Перегрузка: когда вы включили слишком много мощных приборов в одну розетку, и ток превышает допустимый для провода (например, 16А для провода 1.5 мм²). Автомат «чувствует» нагрев от избыточного тока и отключается через некоторое время.
   • Короткое замыкание (КЗ): когда фаза коснулась нуля или заземления. Ток мгновенно возрастает до тысяч ампер. Электромагнитный расцепитель автомата срабатывает за доли секунды, разрывая цепь до того, как провода в стене успеют раскалиться и загореться.

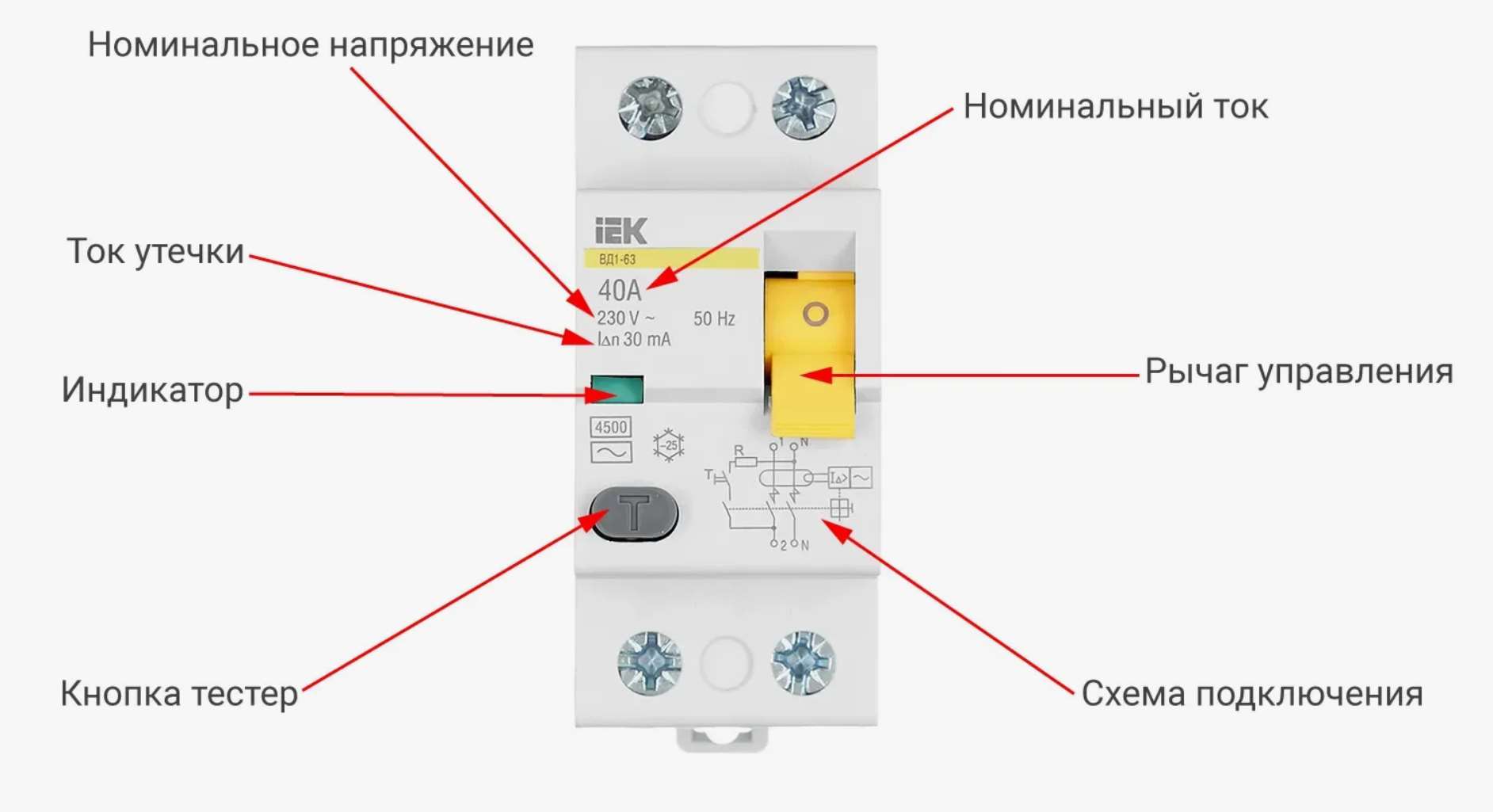

2. Устройство защитного отключения (УЗО). Его задача — защищать человека (и, во вторую очередь, технику) от поражения током и предотвращать возгорания из-за утечек. Оно не реагирует на перегрузки или КЗ. Его единственная забота — баланс. Внутри УЗО стоит трансформатор, который постоянно сравнивает ток, «ушедший» по фазному проводу, с током, «вернувшимся» по нулевому.
   • Если разница (ток утечки) превышает заданный порог (обычно 30 мА), УЗО понимает: «Куда-то уходит ток, которого нет на нуле. Скорее всего, он уходит через человека на землю!».
   • И мгновенно (за 20–40 миллисекунд) отключает питание.

Главная проблема: Тепловой расцепитель

Теперь самое важное. Любой автоматический выключатель имеет в своей конструкции тепловой расцепитель. Это биметаллическая пластина, которая при протекании тока нагревается и изгибается. Чем выше ток и чем дольше он течёт, тем сильнее нагревается пластина и тем быстрее она отключит автомат.

У этой пластины есть характеристика: для номинального тока (например, 16А) она может выдерживать нагрузку часами. Но при небольшом превышении (18–20А) она начнёт греться и отключит автомат через несколько минут.

И вот здесь кроется ловушка. Тепловой расцепитель — это, по сути, нагревательный элемент. Он сам потребляет энергию и выделяет тепло.

Сценарий катастрофы: УЗО и автомат равного номинала

Представим ситуацию: вы собрали щиток и поставили на линию розеток:

• Автоматический выключатель: 16 Ампер.
• УЗО: 16 Ампер.

Вы включаете мощный прибор, например, чайник и обогреватель одновременно. Суммарный ток в цепи поднимается до 18 Ампер.

1. Автомат на 16А видит перегрузку. Его биметаллическая пластина начинает медленно нагреваться. По идее, через 5–10 минут он должен сработать.
2. Но одновременно с этим начинает греться тепловой расцепитель внутри УЗО на 16А. Этот элемент не рассчитан на то, что через него неделями будет течь ток, близкий к максимальному.
3. Пластина внутри УЗО перегревается быстрее, чем пластина в автомате. В какой-то момент она деформируется настолько, что механически размыкает контакты УЗО.

Результат: Линия обесточена. Но почему? Не из-за утечки на землю, а из-за обычной перегрузки. УЗО выполнило функцию автомата, для которого оно не предназначено.

Почему это плохо? Три главные причины

1. Ложные срабатывания. Это самая частая жалоба: «У меня выбивает УЗО само по себе». В 90% случаев причина именно в этом — номинал УЗО равен или меньше номинала автомата. Любая длительная нагрузка, близкая к предельной (сварка, мощный насос), будет приводить к ложному отключению.
2. Снижение ресурса и пожарная опасность. Постоянный перегрев теплового расцепителя внутри УЗО приводит к преждевременному старению пластика и электроники внутри устройства. Это может привести к тому, что УЗО либо заклинит во включённом состоянии (перестанет защищать), либо его внутренние контакты обгорят и оплавятся прямо внутри щита.
3. Отказ основной функции. Если УЗО постоянно работает с перегрузкой и перегревается, нет никакой гарантии, что в критический момент (когда вас действительно ударит током) его механизм сработает исправно. Оно может просто «залипнуть» из-за деформации внутренних деталей.

Как правильно? Золотое правило селективности

Чтобы избежать этих проблем, необходимо соблюдать принцип селективности по номинальному току. УЗО должно быть «сильнее» автомата.

• Если на линии стоит автомат 16А, ставьте УЗО номиналом 25А или 40А (если оно защищает группу автоматов).
• Если автомат 25А, УЗО должно быть минимум 40А.
• Если автомат 32А, УЗО — 40А или выше.

При такой схеме тепловой расцепитель внутри УЗО будет работать в комфортном режиме. Он рассчитан на свой номинальный ток (например, 40А) и никогда не перегреется от того, что через него течёт ток 16А или даже 25А. Он будет «спокойно» ждать своего часа — реальной утечки тока на землю.

Выбор номиналов защитных устройств — это не вопрос вкуса или экономии места в щите. Это инженерный расчёт, основанный на законах физики. Установка УЗО номиналом ниже или равным автомату превращает сложную систему безопасности в ненадёжный механизм, склонный к ложным срабатываниям и скрытым поломкам.

Всегда следуйте простому правилу: Номинал УЗО > Номинал автомата. Это обеспечит стабильную работу электрики в вашем доме и гарантирует, что защита сработает именно тогда, когда она действительно нужна — для спасения вашей жизни.
