Что значит «слабое заземление» и как легко можно проверить

Что значит «слабое заземление» и как легко можно проверить

Термин «слабое заземление» (или, как его часто называют электрики, «плохая земля») означает, что соединение электрической системы с физическим контуром заземления имеет слишком высокое сопротивление. В норме это сопротивление должно быть минимальным, чтобы в случае аварийной ситуации (например, пробоя изоляции на корпус прибора) ток утечки немедленно и в большом объеме ушел в землю. Это вызывает мгновенное срабатывание защитного автомата или УЗО, обесточивая цепь и спасая человека от удара током.

Если заземление «слабое», его сопротивление повышено. В результате при аварии ток утечки оказывается недостаточным для срабатывания защиты. Корпус электроприбора (стиральной машины, холодильника, микроволновки) оказывается под опасным напряжением, и любое прикосновение к нему может стать фатальным. По сути, «слабое заземление» — это иллюзия безопасности: розетка имеет заземляющий контакт, но в критический момент он не сработает.

Причины возникновения слабого заземления

1. Окисление контактов. Со временем болтовые соединения в щите или в розетках окисляются, что резко увеличивает сопротивление в месте контакта.
2. Механические повреждения. Перетерся провод заземления, ослабло крепление клеммы, переломилась жила.
3. Ошибки монтажа. Использование провода недостаточного сечения, некачественная скрутка или плохой контакт в клемме.
4. Проблемы с контуром заземления. Если речь идет о частном доме, проблема может быть в самом контуре (например, коррозия электродов в земле или высыхание почвы вокруг него).

Как проверить заземление

Проверку можно разделить на два этапа: простую бытовую диагностику и профессиональный замер с помощью приборов.

Способ 1: Проверка с помощью мультиметра (приблизительная)

Этот метод не дает точного значения сопротивления, но позволяет выявить явные проблемы.

1. Проверьте напряжение в сети. Измерьте напряжение между фазой (L) и нулем (N), а затем между фазой (L) и заземлением (PE). В исправной сети напряжение в обоих случаях должно быть примерно одинаковым (например, ~230 Вольт). Если напряжение между фазой и землей значительно ниже (например, 150-180 В), это явный признак плохого контакта в цепи заземления.
2. Проверьте целостность цепи. При выключенном вводном автомате переведите мультиметр в режим прозвонки (звуковой сигнал). Проверьте целостность провода от заземляющего контакта розетки до соответствующей шины в электрощите. Если прибор пищит — провод цел. Если нет — обрыв.

Способ 2: Профессиональный замер сопротивления (точный)

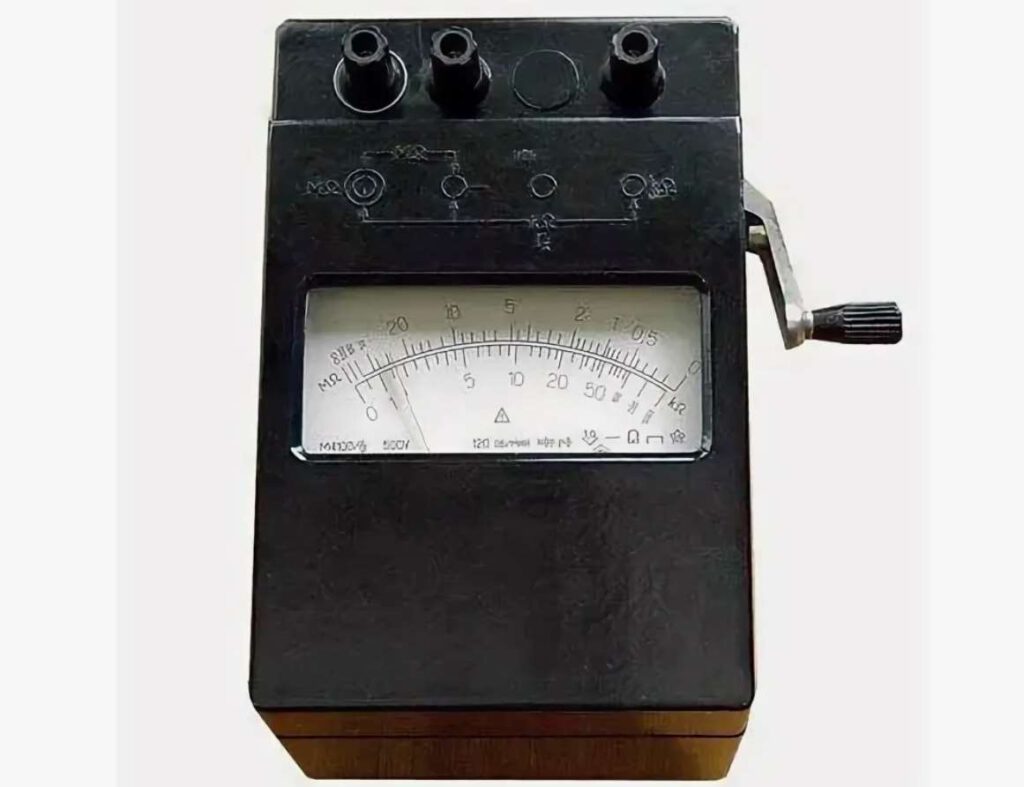

Для получения точных данных используется специальный прибор — мегаомметр (или измеритель сопротивления заземления). Это профессиональная процедура, которую лучше доверить квалифицированному электрику.

Процесс выглядит так:

1. Линейно-диагональный метод. Для частного дома используются два временных электрода, которые вбиваются в землю на расстоянии не менее 5-10 метров от контура заземления и друг от друга.
2. Подключение. Прибор подключается к измеряемому контуру и временным электродам по определенной схеме.
3. Замер. Прибор пропускает через почву ток и измеряет падение напряжения, на основе чего вычисляет сопротивление.

Нормативные значения

Согласно правилам устройства электроустановок (ПУЭ), существуют строгие нормы:

• Сопротивление заземляющего устройства для системы напряжением 380/220В не должно превышать 4 ом.
• Сопротивление повторного заземления (на вводе в дом) не должно превышать 30 ом.

Если замеренный показатель превышает эти значения, контур или контактное соединение считается неисправным и требует переделки или ремонта. Игнорирование этой проблемы создает прямую угрозу жизни и безопасности, поэтому при малейших подозрениях на «слабую землю» необходимо провести диагностику.
