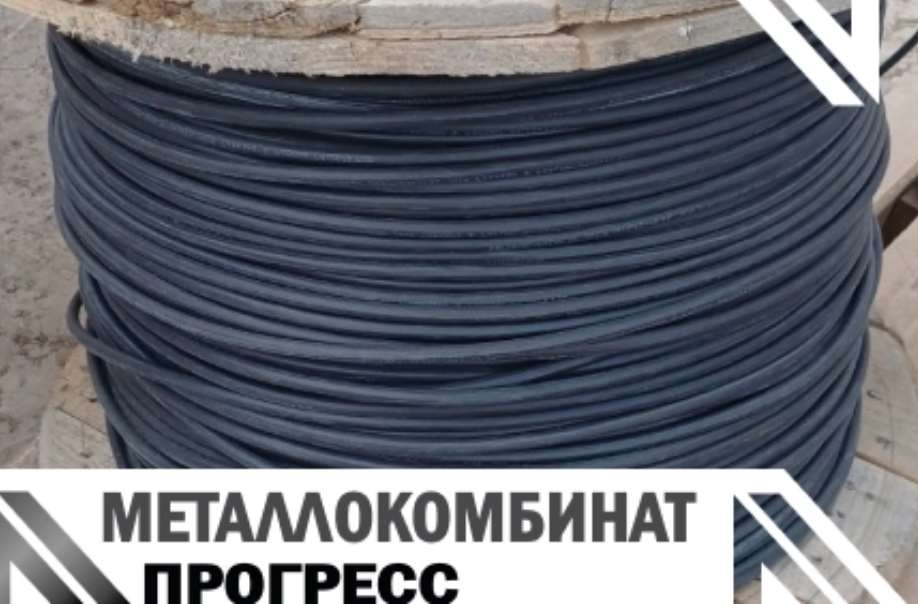

Контрольный кабель: как оборудование передаёт сигналы и выполняет команды

Представим обычную производственную линию. Электродвигатель вращает конвейер, датчик следит за положением детали, оператор наблюдает за показаниями на панели, а система управления останавливает механизм, если возникает неисправность.

Всё это выглядит как единый процесс, хотя внутри оборудования постоянно происходит обмен информацией. Датчики сообщают о состоянии механизмов, приборы передают измеренные значения, а контроллеры отправляют команды исполнительным устройствам. Чтобы эти сигналы дошли до нужных точек, требуется соответствующая электрическая проводка.

Одну из важных ролей здесь играет контрольный кабель. Он предназначен для соединения электрических аппаратов, приборов, датчиков и других элементов систем контроля и управления. Через него передаются сигналы, которые позволяют оборудованию работать согласованно.

При этом контрольный кабель не следует путать с силовым. Силовая линия прежде всего предназначена для передачи электрической энергии к потребителям, а контрольная связывает элементы системы, обеспечивая обмен сигналами и информацией. На практике граница между назначениями определяется конкретной конструкцией кабеля и проектом электроустановки.

Разберёмся, как устроены такие линии, почему в них бывает много жил и от чего зависит выбор подходящего кабеля.

Что происходит внутри цепи управления

Начнём с простого примера. На насосной станции установлен насос, который перекачивает воду. Чтобы система работала автоматически, ей недостаточно просто подать питание на электродвигатель. Необходимо знать, когда запускать насос, какое давление поддерживается в трубопроводе и не возникла ли аварийная ситуация.

Для этого устанавливают датчики, реле, измерительные приборы и устройства управления. Датчик давления формирует сигнал, связанный с текущим состоянием системы. Контроллер получает его, сравнивает значение с заданными параметрами и при необходимости выдаёт команду на включение или отключение оборудования.

Контрольный кабель обеспечивает электрическую связь между соответствующими элементами. По его жилам могут передаваться сигналы от датчиков к шкафу управления, команды к отдельным устройствам и сведения о состоянии оборудования.

Важно понимать, что кабель сам по себе не анализирует данные и не принимает решения. Он выполняет более простую, но необходимую задачу — обеспечивает путь для прохождения электрического сигнала. За обработку информации отвечают приборы, реле, контроллеры и другие компоненты системы.

Если соединение нарушится, автоматика может перестать получать показания или передавать команды. В зависимости от схемы это приведёт к появлению сигнала неисправности, переходу оборудования в безопасное состояние или прекращению определённого технологического процесса.

Именно поэтому контрольные цепи рассматривают как часть общей системы управления, а не как второстепенную проводку.

Почему у контрольного кабеля много жил

Если разобрать контрольный кабель, внутри можно обнаружить несколько изолированных проводников, объединённых общей конструкцией. В зависимости от модели жил может быть сравнительно немного или достаточно много. Их количество связано с тем, сколько электрических цепей требуется соединить.

Предположим, на одном участке производства установлено несколько датчиков температуры, концевых выключателей и устройств сигнализации. Для передачи всех необходимых сигналов нужно организовать соответствующие соединения. Многожильный кабель позволяет объединить их в одну трассу вместо прокладки большого количества отдельных кабелей.

Каждая жила представляет собой самостоятельный проводник с изоляцией. Внешняя оболочка защищает внутреннюю конструкцию от предусмотренных для конкретного исполнения воздействий. Дополнительные элементы, если они предусмотрены, могут улучшать механическую защиту или снижать влияние электромагнитных помех.

Однако большое количество жил не означает, что кабель автоматически подходит для любой системы автоматики. При проектировании учитывают схему соединений, электрические характеристики сигналов, условия прокладки и требования к защите от помех.

Например, рядом с мощным электродвигателем могут возникать электромагнитные воздействия, способные ухудшать качество чувствительных сигналов. Для подобных условий в зависимости от схемы и требований проекта используют кабели с экраном и правильно организованным заземлением экранирующих элементов.

Сам экран не решает проблему автоматически. Важны его конструкция, способ подключения, совместная прокладка с другими линиями и особенности конкретной системы. Поэтому кабель для обычных цепей сигнализации и кабель для чувствительных измерительных сигналов могут иметь разные характеристики, даже если число жил у них одинаковое.

Контрольные кабели на электростанциях и подстанциях

В энергетике производство и распределение электроэнергии сопровождаются постоянным контролем параметров оборудования. На электростанциях работают измерительные приборы, системы автоматики, устройства защиты и управления. На подстанциях необходимо отслеживать состояние коммутационных аппаратов, измерять электрические величины и своевременно выявлять нарушения режима работы.

Здесь особенно важны вторичные цепи. Они не предназначены для передачи основной мощности, а обеспечивают работу измерения, сигнализации, релейной защиты и управления. Контрольные кабели могут связывать соответствующие устройства между собой, передавать сигналы о положении выключателей и обеспечивать электрические соединения внутри систем управления.

Рассмотрим выключатель на подстанции. Само устройство предназначено для коммутации электрической цепи, но оператору и автоматике необходимо знать, включено оно или отключено. Информация о положении аппарата поступает в систему управления по предусмотренной электрической схеме. Аналогичным образом могут передаваться команды на выполнение переключений.

Отдельная задача — релейная защита. Она контролирует электрические параметры и реагирует на аварийные режимы. При возникновении определённых условий защитное устройство должно своевременно сформировать команду на отключение повреждённого участка. Для этого требуется надёжная работа всей цепи, включая соединительные линии.

В таких системах требования к кабелю определяются проектом электроустановки, особенностями сигналов и условиями эксплуатации. Имеют значение электрическая прочность изоляции, сечение жил, механическая надёжность и, когда это предусмотрено, характеристики экранирования.

Поэтому при выборе контрольного кабеля для энергетического объекта недостаточно ориентироваться только на количество проводников. Необходимо понимать, какие именно цепи будут подключены и какие требования предъявляются к их работе.

Промышленная автоматика: от станка до конвейера

На заводе контрольные кабели встречаются практически на всех участках, где оборудование работает под управлением автоматики. Они могут соединять шкафы управления с датчиками, концевыми выключателями, исполнительными механизмами и измерительными приборами.

Например, на конвейере датчики определяют наличие детали и её положение. Контроллер получает соответствующие сигналы и управляет последовательностью операций. Если деталь не пришла в нужную точку вовремя, система может остановить движение или сообщить оператору о нарушении процесса.

В станочном оборудовании контрольные цепи используются для передачи сигналов о положении подвижных частей, состоянии защитных устройств и готовности механизмов к работе. На производственных линиях они обеспечивают взаимодействие отдельных агрегатов, позволяя выполнять операции в заданной последовательности.

Похожий принцип действует в насосных и компрессорных установках. Контрольные линии могут соединять датчики давления и температуры с приборами управления, передавать сведения о состоянии оборудования и обеспечивать работу предупредительной сигнализации.

При этом конкретное исполнение кабеля зависит от места прокладки. Внутри электрического шкафа условия отличаются от прокладки вдоль производственной линии, где возможны вибрация, перепады температуры, воздействие масел или случайные механические повреждения.

Если кабель постоянно перемещается вместе с механизмом, необходимо учитывать требования к гибкости и допустимому числу циклов изгиба. Обычное стационарное исполнение не всегда рассчитано на такую работу. Для подвижных участков подбирают изделия, специально предназначенные для соответствующего режима эксплуатации.

Как контрольный кабель работает в инженерных системах зданий

Автоматизация нужна не только промышленным предприятиям. Она используется в системах отопления, вентиляции, водоснабжения, пожарной автоматики и управления инженерным оборудованием зданий.

В котельной, например, контролируют температуру теплоносителя, давление, состояние насосов и работу отдельных элементов установки. Сигналы поступают в систему управления, которая поддерживает заданный режим и сообщает об отклонениях.

В вентиляционной системе датчики могут отслеживать температуру, давление и другие параметры. Контроллер на основании полученных данных изменяет режим работы оборудования. Если предусмотрена автоматическая регулировка, система способна реагировать на изменения условий без постоянного вмешательства оператора.

Контрольные кабели также применяются в системах диспетчеризации, где необходимо передавать сведения от распределённых устройств к центральному пункту управления. Это позволяет наблюдать за состоянием оборудования в разных помещениях или на отдельных участках объекта.

Однако для зданий с особыми требованиями важно учитывать назначение линии. Например, кабель, используемый в обычной цепи управления вентиляцией, нельзя автоматически считать подходящим для системы противопожарной защиты. Если проект предусматривает сохранение работоспособности цепи при пожаре, требуются соответствующие кабельные исполнения и способы прокладки.

То есть назначение системы определяет не только схему подключения, но и требования к самому кабелю. Внешне похожие изделия могут существенно различаться по своим эксплуатационным характеристикам.

От чего зависит выбор контрольного кабеля

Подбор начинается с определения того, какие устройства необходимо соединить и какие сигналы будут передаваться. Это помогает установить требуемое количество жил, их сечение и основные электрические характеристики. Если число подключаемых приборов увеличится в будущем, возможность резервирования жил также может иметь значение.

Далее оценивают условия прокладки. Для стационарной трассы внутри помещения и линии, проходящей по наружным конструкциям, могут потребоваться разные исполнения. Учитывают влажность, температурный диапазон, наличие масел и химических веществ, вероятность механических повреждений и требования к пожарной безопасности.

Отдельно проверяют необходимость экранирования. Оно может потребоваться при передаче чувствительных сигналов в условиях электромагнитных помех. Но решение принимают с учётом особенностей оборудования и схемы подключения, а не только по принципу чем больше защиты, тем лучше.

Наконец, необходимо учитывать требования проектной документации и условия совместной прокладки с другими кабелями. Контрольные линии нередко проходят рядом с силовыми цепями, поэтому их размещение и способы защиты должны соответствовать применимым нормам и требованиям объекта.

Для предприятий и строительных организаций Хабаровска, которым требуется контрольный кабель для подключения автоматики, измерительных приборов и оборудования, соответствующий ассортимент представлен в каталоге https://hab.metallokombinat.ru/catalog/kontrolnyj-kabel

Конкретное исполнение следует выбирать по параметрам электрической схемы и условиям эксплуатации.

Почему надёжность управления зависит от правильной проводки

При обсуждении промышленной автоматики обычно говорят о контроллерах, датчиках и программном обеспечении. Именно они обрабатывают информацию и управляют технологическим процессом. Но между этими устройствами должны существовать надёжные электрические соединения.

Контрольный кабель обеспечивает передачу сигналов, без которых система не сможет полноценно наблюдать за оборудованием и выполнять предусмотренные команды. Он используется в энергетике, на производственных линиях, в инженерных системах зданий и на инфраструктурных объектах.

Правильно подобранное изделие должно соответствовать не только числу подключаемых устройств, но и характеру сигналов, условиям прокладки и требованиям безопасности. Когда эти параметры учтены заранее, кабельная сеть становится полноценной частью системы управления и помогает оборудованию работать предсказуемо.
