Греющий кабель: принцип работы, виды резистивного и саморегулирующегося кабелей
Системы кабельного электрообогрева — это инженерное решение, которое незаметно для пользователя защищает самые уязвимые элементы зданий и промышленных объектов от разрушительного воздействия низких температур. Будь то водопроводная труба в неотапливаемом подвале, край крыши, обрастающий ледяными глыбами, или бетонная плита, требующая быстрого набора прочности зимой, во всех этих случаях используется нагревательный кабель. Вопреки расхожему мнению, внутри провода не просто «спираль», а сложная полупроводниковая или металлическая матрица, преобразующая электрическую энергию в тепловую с высоким КПД.
Понимание физических принципов нагрева необходимо для правильного выбора системы. Ошибка в типе кабеля может привести либо к перерасходу электроэнергии из-за постоянного перегрева, либо к разрыву труб льдом из-за недостаточной мощности в критической точке. Современный рынок предлагает два фундаментально разных подхода к генерации тепла: линейный (резистивный) и интеллектуальный (саморегулирующийся).
Физика процесса: как электричество превращается в тепло
В основе любого греющего кабеля лежит закон Джоуля-Ленца: количество выделяемого тепла прямо пропорционально квадрату силы тока, сопротивлению проводника и времени прохождения тока ($Q = I^2 \cdot R \cdot t$).

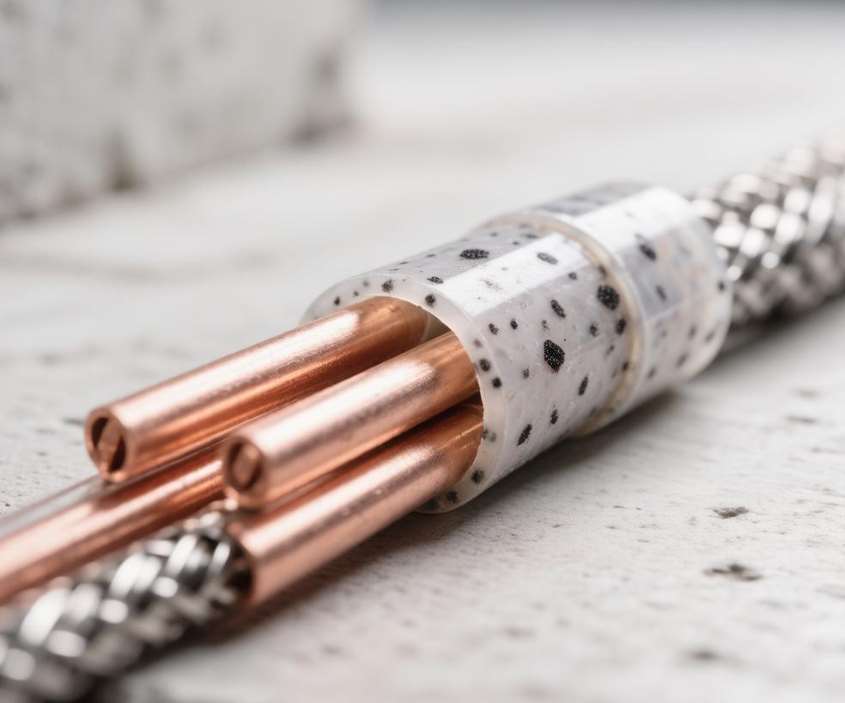

Конструктивно любой нагревательный кабель состоит из:
- Токопроводящей жилы (или жил), которая создает сопротивление.
- Изоляционного слоя, который выдерживает высокие температуры и защищает токоведущие части от влаги.
- Экранирующей оплетки (медной или стальной), которая выполняет функцию заземления и защиты от электромагнитного излучения.
- Внешней оболочки, устойчивой к агрессивным средам (УФ-лучи, химикаты, механические повреждения).
Разница между видами кабеля заключается исключительно в материале и поведении этой самой нагревательной жилы при изменении внешней температуры.
Резистивный кабель: постоянство и расчетливость
Это классический вариант, где жила выполнена из сплава с высоким и стабильным омическим сопротивлением (например, нихром). Ток проходит по ней, она равномерно раскаляется по всей длине. Главная особенность — тепловыделение неизменно на каждом сантиметре провода. Если вы включили кабель мощностью 20 Вт/м, он будет выдавать ровно 20 Вт/м и при +5°C на улице, и при -30°C.
Существует две модификации:
- Одножильный. Требует подключения обоих концов к сети питания («кольцевая» схема укладки). Это усложняет монтаж на длинных участках, но делает кабель дешевле.
- Двужильный. Имеет соединительную муфту на одном конце и «холодный» провод для подключения на другом. Это упрощает проектирование трассы — его можно укладывать петлями.
Плюсы: Низкая цена за метр, высокая стартовая мощность (быстро разогревает систему). Минусы: Нельзя резать (продается секциями фиксированной длины), риск локального перегрева, если часть кабеля накрыта мусором или уходит под теплоизоляцию, высокое энергопотребление.
Саморегулирующийся кабель (самрег): интеллект и безопасность
Здесь нет привычной металлической жилы. Вместо нее используются две параллельные медные жилы, заключенные в специальную полимерную матрицу с добавлением токопроводящего углерода. Принцип работы основан на свойстве PTC (*Positive Temperature Coefficient*). При охлаждении полимера микротрещины в нем сжимаются, создавая множество токопроводящих путей для углерода — сопротивление падает, сила тока растет, кабель интенсивно греется. При нагревании полимер расширяется, пути разрываются, сопротивление многократно возрастает, и выделение тепла практически прекращается.
Этот процесс происходит независимо для каждого микроучастка кабеля. Если один конец трубы находится в тепле (+5°C), а другой на морозе (-20°C), кабель автоматически станет горячим только там, где холодно.
Сравнительный анализ технологий
Для наглядности сравним основные эксплуатационные характеристики двух типов систем:
| Параметр | Резистивный кабель | Саморегулирующийся кабель |
|---|---|---|
| Возможность нарезки | Нет (только готовыми секциями) | Да (можно отрезать кусок нужной длины от бухты прямо на объекте) |
| Реакция на перекрытие | Перегревается и сгорает без терморегулятора | Снижает температуру в месте контакта до минимума, безопасен |
| Пусковые токи | Высокие (требуют мощных автоматов/УЗО) | Минимальные (щадяще относится к электросети) |
| Стоимость метра | Низкая | Высокая (в 3–5 раз дороже резистивного) |
| Срок службы | До 15–20 лет | Около 8–12 лет (полимер стареет со временем) |
| Равномерность прогрева | Идеально ровная по всей длине | Зависит от температуры окружающей среды |
Критерии выбора: когда какой кабель использовать
Выбор диктуется задачей и бюджетом проекта.
- Теплый пол (под плитку/стяжку). Здесь идеальным решением является тонкий двужильный резистивный кабель или маты на его основе. Площадь обогрева велика, конфигурация известна заранее, препятствий нет. Использование дорогого самрега здесь экономически нецелесообразно.
- Обогрев кровли и водостоков. Кровля — зона непредсказуемых затенений, листвы и мусора. Только саморегулирующийся кабель. Он не сгорит в желобе, забитом осенними листьями, и сэкономит электроэнергию в солнечную погоду.
- Обогрев трубопроводов снаружи. Для коротких участков (до 5–10 метров) подойдет дешевый резистивный кабель. Для магистралей длиной в десятки метров, проходящих через разные температурные зоны (улица, подвал, цех), необходим самрег.
- Поддержание технологической температуры (нефтепроводы, химия). Используется специализированный взрывозащищенный саморегулирующийся кабель постоянной мощности.
При монтаже важно помнить о правилах: датчик температуры пола нельзя ставить близко к нагревательному кабелю; на трубе кабель всегда крепится алюминиевым скотчем снизу для лучшей теплопередачи и закрывается сверху теплоизоляцией, иначе 90% энергии уйдет на обогрев земли или воздуха вокруг трубы.
