Как правильно проложить кабель в земле: пошаговое руководство для частного дома

Правильно организованная прокладка кабеля на участке — это основа стабильного и безопасного электроснабжения, особенно если речь идет про частный дом или дачу. Когда кабель укладывают не по правилам, со временем появляются риски: влага, механические повреждения, просадка грунта, проблемы при ремонте и даже аварийные ситуации. Поэтому еще на старте важно понимать, как должна выполняться прокладка, какой подойдет кабель, зачем нужна траншея и какие требования действуют для таких работ.

Обычно для наружной линии выбирают силовой кабель, рассчитанный на подземный монтаж. Во многих случаях применяется бронированный кабель, например ВБШвнг, потому что его конструкция лучше переносит контакт с грунтом и внешнюю нагрузку. Но даже надежный кабель нельзя просто уложить в землю без подготовки. Важны схема трассы, условия на участке, глубина, тип почвы и способ, которым будет выполняться прокладка в земле. Именно от этого зависит, насколько долго линия прослужит без повреждений.

В этом материале разберем базовые принципы, по которым выполняется прокладка линии от источника питания к дому. Пошагово рассмотрим, как выбрать место, как подготовить траншея, как выполнить укладка кабеля, чем защитить кабель и что проверить перед вводом в эксплуатацию. Отдельно затронем типовые ошибки, из-за которых кабель земля работает ненадежно. Такой подход поможет заранее понять весь процесс и без лишней спешки проложить кабель правильно.

Статья будет полезна тем, кто планирует прокладывать линию на новом участке, менять старый провод кабель или готовить подключение к бане, гаражу и хозяйственным постройкам. Мы будем опираться на практический подход: от разметки до проверки готовой линии. В следующих разделах подробно разберем, какой должна быть траншея, когда нужна дополнительная прокладка в трубе и как сделать так, чтобы кабель служил долго и безопасно.

Для надежного электроснабжения участка специалисты рекомендуют выбирать сертифицированный медный кабель вбшвнг, который специально разработан для безопасной эксплуатации в грунте.

Выбор марки кабеля и подготовка траншеи для укладки в грунт

На этом этапе решают две задачи: какой кабель выбрать для линии и как будет устроен маршрут до начала земляных работ. Ошибка в марке, сечении или направлении линии почти всегда приводит к лишним расходам уже после монтажа.

Как выбрать марку и сечение

Для линии от щита к дому подбирают кабель по условиям участка и расчетной нагрузке. Сначала считают мощность, кВт, рабочее напряжение и ток, а затем определяют сечение. Для бытового ввода чаще выбирают медный вариант: его жила удобнее в монтаже и стабильнее по нагреву. Алюминиевый применяют реже и только после точного расчета.

Если приходится прокладывать кабель прямо в почву, смотрят не только на марку, но и на конструкцию. Для такой линии важны броня, прочная оболочка, качественная изоляция, наружный слой ПВХ, устойчивость к влаге, воде и коррозии. На сложных участках выбирают схему кабель труба; в смете это может быть ПНД, где часто встречается запись пнд труба, или гофра, а на открытом отрезке у стены — кабельный канал. Такой запас повышает надежность и помогает сохранить целостность линии.

Что учитывать	На что смотреть
жила сечение	Запас по длине линии и фактической нагрузке
Сопротивление изоляции	Желательно проверить перед укладкой, особенно после хранения
Маркировка	Понятные данные производителя и ссылка на ГОСТ

Если электрический расчет вызывает сомнения, лучше заранее свериться со специалистом, а не подбирать линию «на глаз».

Что проверить до начала земляных работ

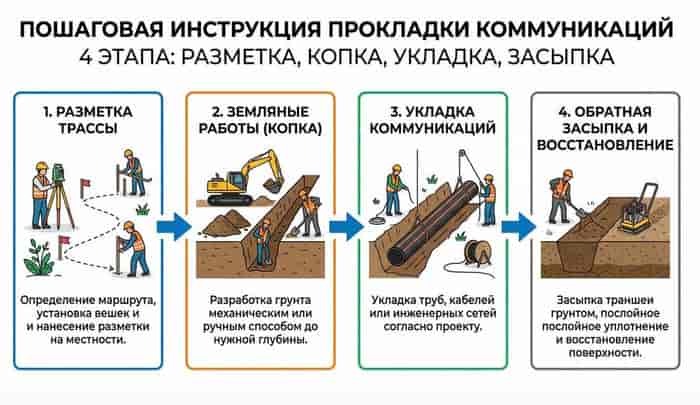

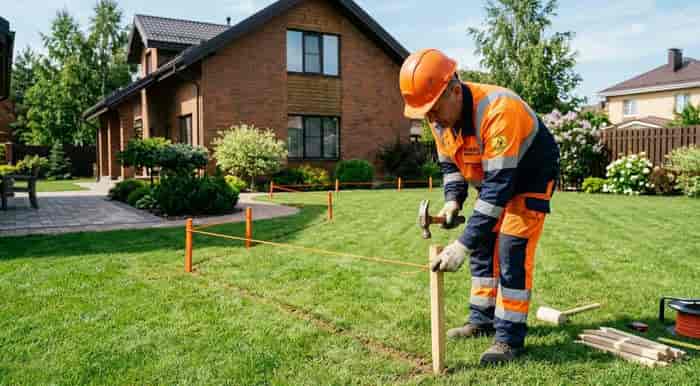

Перед тем как копать, готовят проект, схему прокладки и разметка трассы. Сразу уточняют расстояние до коммуникаций и места, где возможно пересечение коммуникаций: водопровод, канализация, газ. Если линия идет под въездом, где будет дорога и постоянная нагрузка, способ защиты выбирают заранее. Именно на этом этапе формируется вся прокладка линии, чтобы потом не пришлось менять маршрут.

Как подготовить траншею

Траншея должна идти по возможности прямолинейно, без лишних перепадов и резких обходов. Если траншея проходит по уклону, перепады лучше выровнять заранее. На сложных участках траншея не должна иметь узких мест, иначе укладка будет неудобной. Любая траншея должна быть доступна для проверки перед засыпкой. Глубина заложения зависит от условий участка: учитывают грунт, пучинистый грунт, уровень промерзания и то, какая здесь почва после дождей. Также заранее задают ширина траншеи и проверяют, чтобы дно траншеи получилось ровным.

Примечание: формулировка прокладка земля встречается в черновых сметах, но на практике важнее не название, а соблюдение размеров и защиты.

Подготовка основания под укладку

После выемки земли основание выравнивают: на низ насыпают песок и делают песчаную подушку. Такая подушка снижает риск контакта с острыми камнями и помогает распределить давление по всей линии. Затем кабель укладывают без натяга, а сверху снова добавляют песок, чтобы получился защитный слой. После этого выполняется засыпка вынутой землей; слишком жестко утрамбовывать верхний слой не нужно.

Выше линии размещают сигнальная лента. В рабочих записях иногда встречается пометка сигнальный лента, но по сути это сигнальная лента и простая защита от повреждений при будущих раскопках. Если планируется прокладка под въездом или в зоне тяжелой техники, заранее предусматривают механическая защита, чтобы кабель не пострадал от давления.

Перед началом работ полезно свериться с ПУЭ и действующими нормами: требования к глубине и маршруту зависят от местных условий. Грамотно подготовленная прокладка упрощает эксплуатация, будущий ремонт и возможную замену линии, снижает риск ошибок и повышает безопасность. Если все сделать последовательно, кабель не придется вскрывать раньше времени: сначала считают параметры, затем выбирают кабель, и только после этого переходят к земляным работам.

Основные правила и нормы ПУЭ по глубине заложения и расстояниям

Прежде чем выкапывать траншею и укладывать линию, стоит разобраться с нормативной базой. Требования ПУЭ и ГОСТ — это не формальность: они основаны на реальной практике и устанавливают минимальные условия, при которых кабель работает безопасно и долго. Игнорировать их не стоит, особенно если речь идет о вводе в частный дом.

Глубина заложения по ПУЭ

Основное требование: глубина заложения силовой линии до 1 кВ при прокладке в земле должна составлять не менее 0,7 м. Но это минимум для простых условий. На практике нужно учитывать дополнительные факторы:

• Если траншея проходит под пешеходной зоной или газоном, достаточно 0,7 м.
• Если траншея идет под дорогой, проездом или въездом с регулярной нагрузкой, глубина увеличивается до 1 м и более.
• Если участок расположен в зоне с глубоким промерзанием, глубину выбирают ниже уровня промерзания грунта, чтобы избежать сезонных деформаций.
• Пучинистый грунт — отдельный случай: здесь используют дополнительную защиту и делают запас по глубине.

Условие прокладки	Минимальная глубина
Под газоном, огородом, открытым участком	0,7 м
Под проездом, дорогой, въездом	1,0 м и более
В зоне глубокого промерзания грунта	Ниже уровня промерзания
При прокладке в трубе или гофре	Возможно снижение при соблюдении защиты

Ширина траншеи

Нормы не фиксируют строгий размер, но ширина траншеи должна быть достаточной для нормальной укладки кабеля, формирования песчаной подушки по бокам и при необходимости — размещения трубы. Обычно ориентируются на 20–30 см для одной линии. Если в траншею укладывают несколько линий, расстояние между ними должно быть не менее 100 мм.

Расстояния до других коммуникаций

Это один из ключевых пунктов, который нередко игнорируют при самостоятельном монтаже. ПУЭ устанавливает минимальные расстояния до коммуникаций при параллельной прокладке и пересечении:

• Водопровод и канализация: не менее 1 м при параллельной прокладке, при пересечении — не менее 0,5 м в свету.
• Газ: не менее 1 м при параллельном маршруте, при пересечении коммуникаций — дополнительная защита в виде трубы или гильзы с выходом по 1 м в каждую сторону.
• Другие кабельные линии: расстояние не менее 0,1 м при одном напряжении и от 0,5 м при пересечении с линиями другого уровня напряжения.
• Деревья и кустарники: не менее 2 м от стволов, чтобы корни не повредили линию.
• Фундамент здания: не менее 0,6 м, при вводе в дом — через гильзу или специальный проход с герметизацией.

Пересечение коммуникаций: что важно учесть

Когда кабель пересекает другие инженерные сети, в месте пересечения его защищают дополнительно: укладывают в трубу ПНД, гофру или кирпич. Отступ защиты — не менее 1 м в каждую сторону от точки пересечения. Это помогает избежать повреждений при ремонте соседних сетей и снижает риск замыкания.

Ввод в дом и ввод в фундамент

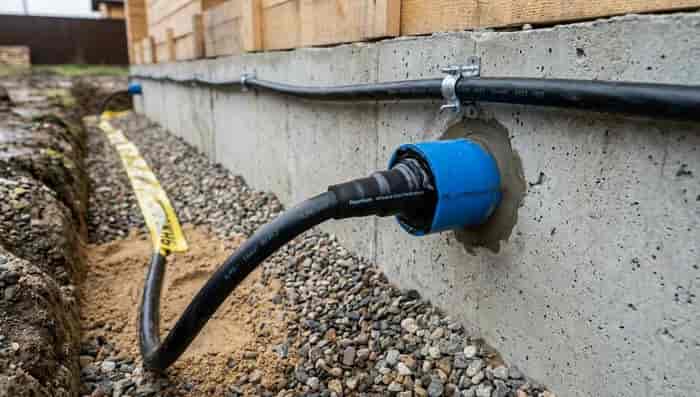

Ввод в дом — отдельный узел, к которому требования особенно строгие. Прокладка через фундамент должна выполняться через заранее установленную гильзу, муфту или закладную трубу. Никаких прямых проходов через кладку: это нарушает целостность конструкции и создает риски при замене линии. Место ввода обязательно герметизируют.

Важно: при вводе в дом линия от земли до точки входа в стену должна быть защищена — как правило, металлической трубой или коробом. Открытый участок кабеля без защиты между землей и стеной не допускается.

Почему нормы важны на практике

Нарушение нормативных расстояний создает риски сразу в нескольких направлениях: пожарный риск, угроза электроснабжению всего дома, сложности при согласовании. Если в будущем потребуется замена или ремонт, а прокладка выполнена с отступлением от норм, могут возникнуть серьезные трудности. Грамотно составленный проект со схемой, в котором учтены все расстояния, безопаснее и дешевле в долгосрочной перспективе.

Пошаговая технология монтажа бронированного кабеля и заземление брони

Бронированный кабель — наиболее распространенный выбор для подземной линии на частном участке. Его броня защищает от механических повреждений, давления грунта и случайных ударов лопатой при будущих раскопках. Но правильный монтаж важен не меньше, чем выбор марки: даже качественный кабель можно повредить на этапе укладки, если не соблюдать последовательность действий.

Шаг 1. Проверка кабеля перед укладкой

До начала монтажа кабель осматривают визуально: проверяют целостность наружной оболочки, отсутствие вмятин, трещин и следов механических повреждений. Если кабель хранился свернутым, его раскладывают и дают «отдохнуть» при положительной температуре. После этого выполняют предварительное испытание: замеряют сопротивление изоляции мегаомметром. Это позволяет убедиться, что изоляция не нарушена еще до укладки в траншею.

Шаг 2. Подготовка траншеи и основания

К этому моменту траншея уже должна быть готова по всей длине трассы согласно схеме прокладки. Перед укладкой кабеля проверяют дно траншеи: убирают камни, строительный мусор и посторонние предметы с острыми краями. Затем насыпают песок слоем 10–15 см — это и есть песчаная подушка, которая смягчает нагрузку на кабель снизу. Песок разравнивают и слегка уплотняют, не допуская впадин.

Шаг 3. Укладка кабеля в траншею

Укладка кабеля выполняется без натяжения и резких изгибов. Бронированный кабель раскатывают с барабана или бухты вдоль траншеи, а затем аккуратно опускают на подушку. При этом соблюдают несколько правил:

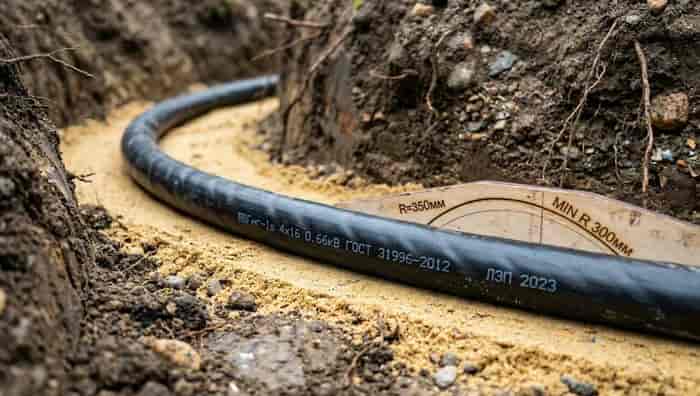

• Минимальный радиус изгиба — не менее 10 диаметров кабеля; нарушение этого условия повреждает изоляцию и броню изнутри.
• На поворотах кабель укладывают плавно: резкий изгиб недопустим.
• По длине кабель укладывают с небольшой слабиной — «змейкой», чтобы компенсировать сезонные движения грунта.
• Если в одной траншее идут несколько линий, между ними соблюдают расстояние не менее 100 мм.
• Прокладка кабеля через дорогу или проезд выполняется в трубе: чаще всего используют ПНД трубу подходящего диаметра.

Протяжка через трубу выполняется до опускания в траншею: сначала затягивают кабель в трубу на поверхности, а затем опускают в готовое углубление вместе с ней. Это проще и безопаснее, чем тянуть его по дну.

Шаг 4. Засыпка и сигнальная лента

После того как кабель уложен и проверен визуально, поверх него насыпают слой песка толщиной 10–15 см. Этот защитный слой дополнительно амортизирует нагрузку сверху. Затем укладывают сигнальную ленту на 20–25 см выше линии — она предупредит о подземной коммуникации при случайных раскопках в будущем. После этого выполняется засыпка оставшимся грунтом. Сильно утрамбовывать верхний слой не нужно: это создает лишнее давление на кабель в траншее.

Шаг 5. Ввод в дом и соединения

Ввод в дом выполняется через заранее подготовленную гильзу в фундаменте. Место прохода через стену или основание герметизируют, чтобы вода и влага не попадали внутрь через зазор. Если по трассе есть соединение двух отрезков, его выполняют через соединительную муфту с полноценной герметизацией. Прямые скрутки для подземной линии недопустимы: со временем они разрушаются под воздействием влаги и дают замыкание.

Шаг 6. Заземление брони

Это обязательный этап при монтаже бронированного кабеля, который часто пропускают при самостоятельной укладке. Броня кабеля — это токопроводящий элемент, и если ее не заземлить, она становится источником опасности при повреждении изоляции. Заземление выполняют с обоих концов линии:

• На вводе в распределительный щит броню подключают к шине заземления через специальный проводник.
• На противоположном конце — к контуру заземления, который уже смонтирован на участке.
• Соединение с броней выполняют через специальный зажим или пайку с последующей изоляцией.
• Сопротивление контура проверяют после подключения: оно должно соответствовать нормам ПУЭ.

Правильно выполненное заземление брони — это не просто требование норм, а реальная защита: при пробое изоляции ток уйдет в землю через броню, а не через человека, который случайно коснулся поврежденного участка.

Шаг 7. Подключение к щиту и финальная проверка

После прокладки и заземления выполняют подключение к автоматическому выключателю в распределительном щите. Перед вводом линии под напряжение проводят финальное испытание: снова замеряют сопротивление изоляции и проверяют целостность жил. Только после успешной проверки линию вводят в рабочий режим. Это стандартная процедура, которая подтверждает, что прокладка выполнена правильно и кабель готов к эксплуатации.

Защита линии от механических повреждений и правила обратной засыпки траншеи

Даже качественно уложенный кабель может выйти из строя раньше времени, если не позаботиться о его защите. Камни в грунте, случайные раскопки, нагрузка от техники, корни деревьев — всё это реальные угрозы для подземной линии. Грамотная защита от повреждений и правильная засыпка траншеи решают большую часть этих проблем еще на этапе монтажа.

Виды механической защиты

Выбор способа защиты зависит от условий на конкретном участке: типа грунта, глубины укладки, наличия нагрузки сверху и вероятности повторных раскопок. На практике чаще всего применяют несколько подходов:

• Труба ПНД или гофра. Кабель труба — стандартное решение для участков с высокой нагрузкой: въезды, дороги, зоны движения техники. Труба принимает давление на себя и сохраняет форму даже при значительном весе сверху. Дополнительный плюс — при необходимости замены линии не придется снова копать: новый кабель протягивают через ту же трубу.
• Кирпичное перекрытие. Поверх кабеля на расстоянии 15–20 см укладывают красный керамический кирпич в один слой. Это недорогой и надежный способ механической защиты, особенно актуальный там, где труба не предусмотрена проектом.
• Бетонные плиты или лотки. Применяют на особо ответственных участках: под дорогами с регулярным движением, в зонах промышленной нагрузки.
• Кабельный канал. Используется на открытых наземных участках трассы — например, вдоль стены фундамента или в техническом помещении.

Особые зоны: где защита обязательна

Есть участки трассы, где прокладка без дополнительной защиты недопустима вне зависимости от марки кабеля:

• Пересечение с дорогой или проездом — обязательно в трубе, заглубленной ниже дорожного основания.
• Ввод в дом через фундамент — через гильзу с герметизацией.
• Участки рядом с деревьями — корни способны со временем повредить даже бронированный кабель без дополнительной защиты.
• Зоны возможных раскопок: огород, зона расширения построек, технические коридоры на участке.
• Места поворота трассы — здесь кабель испытывает повышенную нагрузку, а изгиб должен соответствовать допустимому минимальному радиусу изгиба.

Правила обратной засыпки траншеи

Засыпка — не просто закапывание канавы. Это технологический процесс, от которого зависит долговечность линии. Выполняют его послойно:

1. Первый слой — песок. После укладки кабеля насыпают песок слоем 10–15 см поверх линии. Песок не должен содержать камней, строительного мусора и крупных включений. Этот слой формирует верхнюю часть защитной подушки.
2. Второй слой — сигнальная лента. Ее укладывают на 20–25 см выше уровня кабеля строго по всей длине трассы. Лента должна быть хорошо видна при случайных раскопках и иметь соответствующую надпись.
3. Третий слой — обратная засыпка грунтом. Используют вынутую землю, предварительно удалив из нее крупные камни и твердые комки. Засыпают постепенно, без сброса большого объема сразу.

Слой засыпки	Материал	Толщина / положение
Подушка под кабелем	Чистый песок	10–15 см
Слой над кабелем	Чистый песок	10–15 см поверх линии
Сигнальная лента	Полиэтиленовая лента с маркировкой	20–25 см выше кабеля
Основная засыпка	Вынутый грунт без камней	До уровня поверхности

Как правильно уплотнять грунт

После засыпки верхний слой допустимо слегка уплотнить, но утрамбовывать его тяжелой техникой непосредственно над кабелем нельзя. Сильное уплотнение создает избыточное давление на линию и может деформировать оболочку даже у бронированного кабеля. Если трасса проходит по газону или огороду, достаточно пройтись по поверхности ногами и выровнять лопатой.

Исключение — участки под проездом или дорогой. Здесь уплотнение выполняют послойно, но кабель в этих местах обязательно должен находиться в трубе, которая и принимает нагрузку на себя.

Документирование трассы

После завершения засыпки трассу фиксируют на схеме прокладки с привязкой к постоянным ориентирам: углам фундамента, забору, постройкам. Это важно для будущего ремонта или замены линии — без схемы найти кабель в земле без риска его повредить практически невозможно. Фотографирование открытой траншеи до засыпки — простой и полезный способ сохранить эту информацию.
