Погодозависимое регулирование отопления: как работает и когда окупается

Погодозависимое регулирование отопления позволяет автоматически менять температуру теплоносителя в зависимости от температуры наружного воздуха. Когда на улице теплеет, система снижает подачу тепла; когда холодает — увеличивает. Такой подход помогает избежать перетопа, снизить расходы и поддерживать более стабильный комфорт в здании. Решения для тепловой автоматики и оборудования тепловых пунктов можно изучить на www.vogez.by.

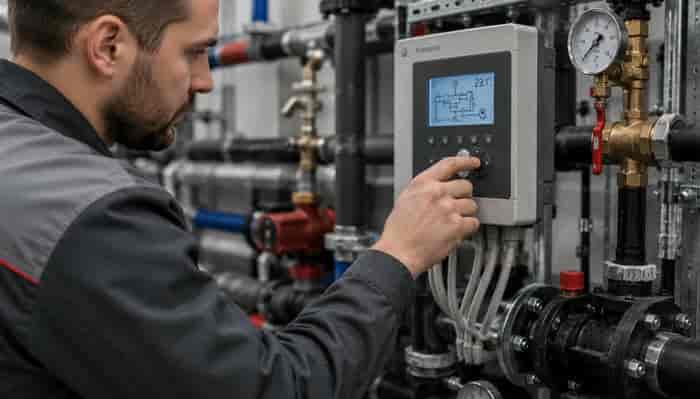

Настройка погодозависимой автоматики

Зачем нужно погодозависимое регулирование

В обычной системе отопления подача тепла часто остается избыточной при оттепелях, солнечной погоде или резком изменении температуры. В результате помещения перегреваются, жильцы открывают окна, а здание продолжает потреблять лишнюю тепловую энергию.

Погодозависимое регулирование решает эту проблему за счет автоматической корректировки параметров отопления. Система не ждет жалоб от пользователей и не требует постоянного ручного вмешательства: она сама подстраивает работу теплового пункта под фактические погодные условия.

Как работает система

Основу системы составляет контроллер, наружный датчик температуры, датчики в контуре отопления, регулирующий клапан и электропривод. Контроллер получает данные о температуре на улице и сравнивает их с заданным температурным графиком. Затем он подает команду на электропривод, который изменяет положение регулирующего клапана.

Если наружная температура повышается, клапан прикрывается, и в систему отопления поступает меньше тепла. Если на улице становится холоднее, клапан открывается сильнее, увеличивая подачу теплоносителя. Так система поддерживает нужный режим без ручной настройки.

Основные элементы погодозависимого регулирования

В типовой состав системы входят:

1. Контроллер отопления — обрабатывает данные с датчиков и управляет регулирующим клапаном.

2. Наружный датчик температуры — измеряет температуру воздуха снаружи здания.

3. Датчики температуры теплоносителя — контролируют параметры подачи и обратки.

4. Регулирующий клапан — изменяет расход теплоносителя в контуре отопления.

5. Электропривод — автоматически открывает или закрывает клапан по команде контроллера.

6. Шкаф управления — размещает элементы автоматики и обеспечивает их подключение.

7. Система диспетчеризации — позволяет удаленно контролировать параметры и получать данные о работе оборудования.

Когда система дает наибольший эффект

Погодозависимое регулирование особенно эффективно в зданиях, где часто возникает перетоп. Это многоквартирные дома, административные здания, школы, больницы, торговые и офисные объекты с переменной нагрузкой.

Наибольшая экономия обычно появляется в межсезонье, когда температура наружного воздуха постоянно меняется. Без автоматики система продолжает работать по завышенному режиму, а погодозависимое регулирование снижает подачу тепла тогда, когда в полном объеме она уже не нужна.

Современный индивидуальный тепловой пункт

Когда окупаются вложения

Срок окупаемости зависит от тепловой нагрузки здания, стоимости оборудования, качества настройки, тарифа на тепловую энергию и исходного состояния системы. Если до модернизации здание регулярно перегревалось, экономия будет заметнее.

Окупаемость повышается, когда погодозависимое регулирование внедряют вместе с балансировкой системы, настройкой теплового пункта, исправным узлом учета и корректным подбором регулирующей арматуры. Если же система отопления сильно разбалансирована, часть эффекта может потеряться.

Типичные ошибки при внедрении

Ошибки чаще всего связаны не с самой идеей погодозависимого регулирования, а с неправильным подбором и настройкой оборудования.

Распространенные проблемы:

1. наружный датчик установлен на солнечной стороне или рядом с источниками тепла;

2. регулирующий клапан выбран без расчета пропускной способности;

3. электропривод не подходит к клапану по усилию или сигналу управления;

4. температурный график оставлен без настройки под конкретное здание;

5. система отопления не сбалансирована;

6. отсутствует анализ показаний узла учета до и после внедрения;

7. автоматика установлена, но не обслуживается в процессе эксплуатации.

Как оценить результат

Чтобы понять, окупается ли система, нужно сравнивать не ощущения, а данные. Для этого анализируют потребление тепловой энергии до и после внедрения, учитывают погодные условия, продолжительность отопительного сезона и изменения в режиме эксплуатации здания.

Также важно оценивать не только экономию, но и комфорт. Если после внедрения автоматики уменьшается количество жалоб на перегрев, исчезает необходимость ручной регулировки и система работает стабильнее, это тоже показатель эффективности.

Вывод

Погодозависимое регулирование отопления помогает тепловому пункту работать не по усредненному режиму, а по фактической погоде. Это снижает перетоп, уменьшает лишнее потребление тепла и повышает комфорт в здании.

Система окупается быстрее там, где есть стабильный учет тепловой энергии, правильно подобрана арматура, настроен контроллер и устранены проблемы в самой системе отопления. Поэтому внедрение погодозависимого регулирования лучше рассматривать не как отдельную покупку автоматики, а как часть комплексной настройки теплового пункта.
