Ошибки прокладки кабеля от столба до дома

Подключение частного дома к электросети — процесс, который кажется простым только на первый взгляд. Многие владельцы участков уверены: достаточно протянуть провод от ближайшего столба до щитка, и можно пользоваться электричеством. На практике всё сложнее. Энергосбыт проверяет каждый метр воздушной линии, и малейшее нарушение правил может стать причиной отказа в подключении.

Приёмка ввода — это не бюрократическая придирка, а проверка безопасности. Неправильно проложенный кабель создаёт риски для жизни людей, может стать причиной пожара или короткого замыкания. Инспектор смотрит не только на то, работает ли линия, но и на то, соответствует ли она нормам ПУЭ (Правила устройства электроустановок).

В этой статье разберём типичные ошибки, которые допускают при прокладке кабеля от опоры ЛЭП до дома. Узнаете, на что обращает внимание энергосбыт, какие расстояния нужно соблюдать и как избежать повторных проверок. Информация поможет подготовиться к приёмке с первого раза и избежать лишних затрат времени и денег.

Чтобы избежать типичных ошибок и правильно выбрать материалы, например, если планируется кабель двужильный подземный, важно заранее изучить все требования энергосбыта.

Требования к высоте подвеса кабеля над землей и проезжей частью

Высота подвеса проводов — один из самых строгих параметров, который проверяет инспектор. Это не просто формальность: слишком низко висящий кабель создаёт угрозу для транспорта, пешеходов и самих жильцов дома. Нормы чётко регламентируют минимальные расстояния в зависимости от типа территории, над которой проходит линия.

Минимально допустимые высоты по ПУЭ

Согласно Правилам устройства электроустановок, расстояние от нижней точки провисания провода до поверхности земли должно соответствовать следующим значениям:

• Над проезжей частью дорог — не менее 6 метров. Это необходимо для безопасного проезда грузового транспорта и спецтехники.
• Над пешеходными дорожками и тротуарами — не менее 3,5 метра. Такая высота исключает случайное задевание провода людьми или высокими предметами.
• Внутри дворовых территорий (непроезжая часть) — не менее 3,5 метра.
• Над непроходимыми для транспорта участками (огороды, газоны) — не менее 2,5–3 метров, но только если там гарантированно не будет движения людей и техники.

Почему важно соблюдать запас по высоте

При монтаже многие делают ошибку, натягивая кабель «в струну» на минимальной высоте. Это опасно по двум причинам:

1. Провисание со временем. Под воздействием температуры, ветра и собственного веса провод неизбежно провисает сильнее. То, что летом было на высоте 3,5 метра, зимой может опуститься ниже критической отметки.
2. Нагрузка на опоры. Чрезмерное натяжение увеличивает нагрузку на крюки и изоляторы, что может привести к их разрушению при сильном ветре или обледенении.

Рекомендуется делать запас по высоте в 20–30 см сверх минимальных норм. Если расчётная высота составляет 3,5 метра, лучше закрепить провод на уровне 3,7–3,8 метра.

Что проверяет энергосбыт

Инспектор приезжает с лазерным дальномером или рулеткой и замеряет высоту в нескольких точках:

• В месте крепления к опоре ЛЭП;
• В точке максимального провисания (середине пролёта);
• В месте ввода в дом.

Если хотя бы в одной точке высота меньше нормы, акт приёмки не подпишут. Исправление потребует вызова бригады электромонтёров для перевешивания провода, что повлечёт дополнительные расходы и потерю времени.

Правила крепления кабеля на фасаде дома и опоре ЛЭП

Надёжность воздушного ввода зависит не только от высоты подвеса, но и от качества крепежа. Энергосбыт тщательно осматривает точки соединения провода с опорой и фасадом здания. Любое повреждение изоляции из-за трения о металл или неправильный выбор фурнитуры становится причиной отказа в подключении.

Крепление на опоре ЛЭП

Провод не должен наматываться вокруг столба или крепиться гвоздями. Для фиксации используются специальные анкерные зажимы и кронштейны. Основные требования:

• Использование СИП-кронштейнов. Провод марки СИП (самонесущий изолированный провод) крепится через пластиковые или металлические кронштейны, которые хомутом стягиваются вокруг столба.
• Анкерная арматура. На конце провода устанавливается анкерный зажим, который цепляется за кронштейн. Это обеспечивает надёжную фиксацию и правильное распределение натяжения.
• Защита от перетирания. В местах контакта металла и изоляции не должно быть острых краёв. Если используются металлические уголки, они должны иметь скруглённые края или резиновые прокладки.

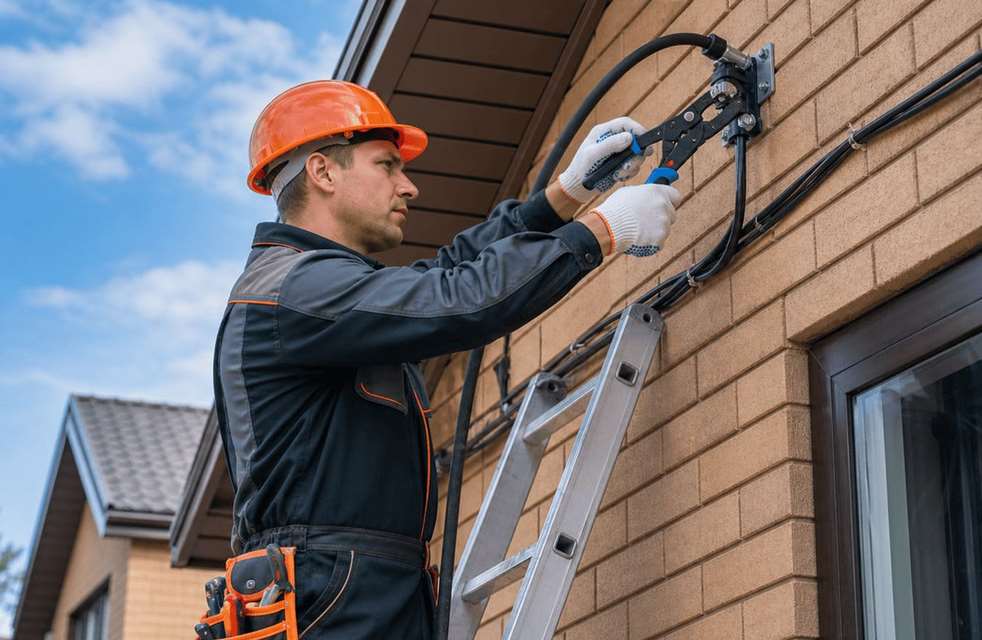

Крепление на фасаде дома

На стене дома кабель также фиксируется через анкерный зажим. Важно соблюдать несколько правил:

1. Высота крепления. Точка ввода в дом должна находиться на высоте не менее 2,75 метра от земли. Если стена ниже этой отметки, необходимо установить дополнительную стойку-опору.
2. Материал стены. Для деревянных домов крепление осуществляется только на несущие элементы или через специальные проходные узлы с негорючей изоляцией. К сайдингу или вагонке крепить анкер нельзя — он вырвется при натяжении.
3. Отступ от стены. Между проводом и стеной должен быть зазор не менее 10–15 см. Это предотвращает касание провода порывами ветра и обеспечивает вентиляцию.

Типичные ошибки при монтаже

Ошибка	Последствие
Крепление провода гвоздями или скобами напрямую к стене	Повреждение изоляции, риск короткого замыкания, отказ в приёмке
Использование обычной верёвки или проволоки для подвязки	Быстрое перегнивание или ржавчина, обрыв линии
Отсутствие анкерного зажима (провод просто привязан)	Неравномерное натяжение, провисание, опасность обрыва
Крепление к водосточным трубам или элементам отделки	Разрушение фасада, падение провода при нагрузке

Инспектор обязательно проверит, чтобы все металлические элементы были оцинкованы или покрыты антикоррозийным составом. Ржавые хомуты или кронштейны могут стать основанием для замечаний, так как со временем они потеряют прочность.

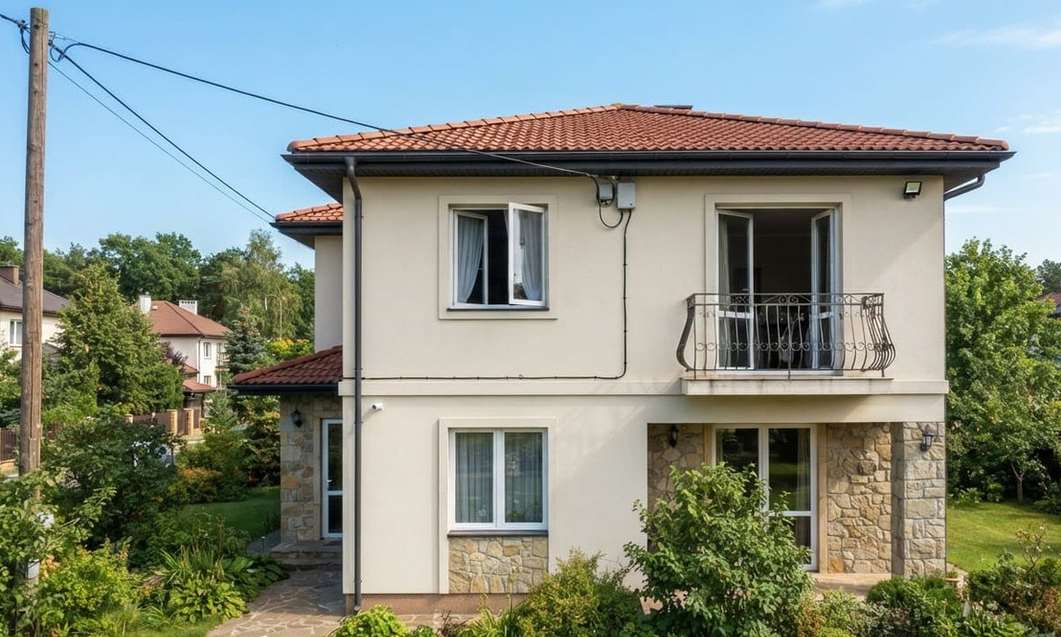

Допустимые расстояния от кабеля до окон, дверей и кровли

Помимо высоты над землей, критически важно соблюдать безопасные зазоры между проводом и элементами здания. Эти нормы защищают жильцов от поражения током при открывании окон или выходе на балкон, а также предотвращают возгорание кровли. Энергосбыт измеряет эти расстояния с точностью до сантиметра.

Расстояния до окон и дверей

Самая частая причина отказа в приемке — слишком близкое расположение провода к открывающимся створкам. Согласно ПУЭ, необходимо выдерживать следующие минимальные отступы:

• От провода до балкона, лоджии или окна: не менее 1,5 метра по горизонтали. Это расстояние гарантирует, что человек, высунувшийся из окна или вышедший на балкон, не сможет случайно коснуться линии.
• От провода до глухой стены (без окон): не менее 0,5–1 метра. Меньший зазор затрудняет обслуживание фасада и создает риск повреждения изоляции при ветре.
• По вертикали над окном: если провод проходит над окном, расстояние должно быть не менее 0,5 метра от верхнего края оконной рамы.

Важно: расстояние измеряется не от стекла, а от края открывающейся створки в максимально открытом положении. Если окно открывается наружу, запас должен быть еще больше.

Прокладка относительно кровли

Прохождение кабеля над крышей дома строго регламентировано. Провод не должен касаться кровельного материала, даже если он негорючий.

• Над плоской кровлей: минимальное расстояние — 2,5 метра.
• Над скатной кровлей: не менее 2 метров от конька или поверхности крыши в точке пересечения.
• Если провод идет параллельно коньку: расстояние по вертикали должно быть не менее 1 метра, а по горизонтали от края свеса — не менее 1,5 метра.

Нарушение этих норм опасно тем, что зимой скопившийся на крыше снег может сползти и оборвать провод, а летом перегретая кровля может повредить изоляцию кабеля при контакте.

Зоны запрета

Существуют зоны, где прокладка воздушного ввода категорически запрещена:

1. Над террасами и верандами, если высота потолка ниже 2,5 метров.
2. В непосредственной близости от вентиляционных труб и дымоходов (минимальный отступ — 1 метр).
3. Через деревья. Ветка дерева не должна касаться провода. Если на пути роста есть крупные деревья, их необходимо обрезать или использовать специальную защиту (гофру), но лучше изменить трассу прокладки.

Инспектор обязательно проверит эти параметры. Если дом уже построен, а окна расположены неудачно, единственным выходом может стать установка дополнительной промежуточной опоры во дворе, которая изменит траекторию провода и обеспечит нужные отступы.

Маркировка и защита ввода: что проверяют при приемке

Даже если кабель висит на правильной высоте и закреплен по всем правилам, инспектор может не подписать акт из-за ошибок в оформлении самого ввода в дом. Этот участок линии наиболее уязвим: здесь провод переходит с улицы внутрь здания, меняет направление и подвергается механическим нагрузкам. Энергосбыт уделяет особое внимание тому, как защищен кабель от повреждений и насколько понятно он маркирован.

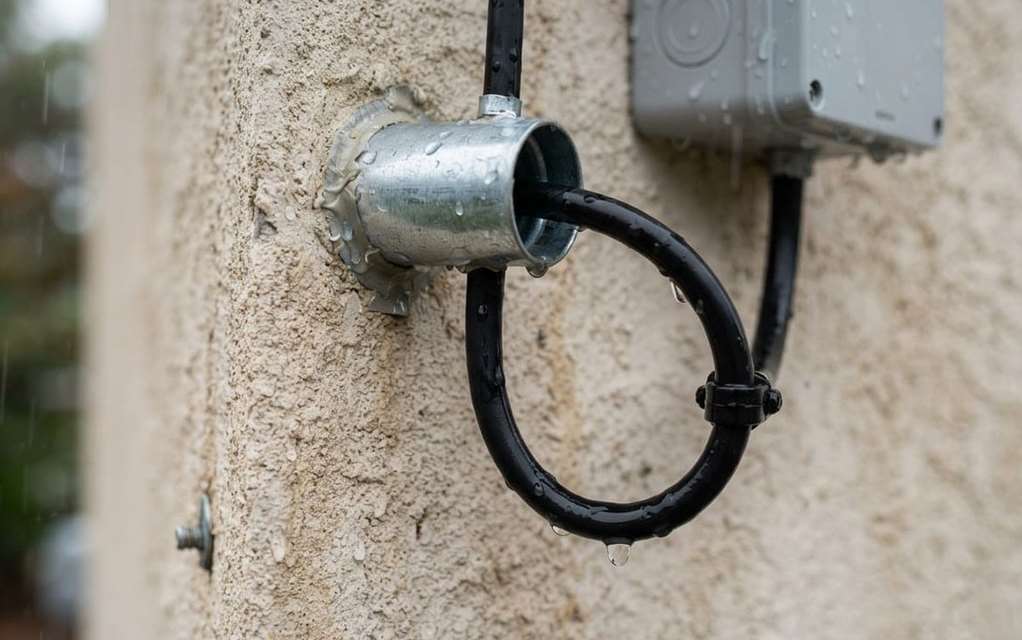

Защита места входа в стену

Провод не должен просто проходить сквозь отверстие в стене. Требуется правильная организация узла ввода:

• Металлическая гильза или труба. Участок кабеля, проходящий через стену, должен быть заключен в отрезок металлической трубы или специальную гильзу. Это защищает изоляцию от перетирания о края отверстия и предотвращает попадание влаги внутрь дома.
• Герметизация. Пространство между трубой и кабелем должно быть заполнено негорючим герметиком или уплотнителем. Нельзя использовать монтажную пену или ветошь — они не обеспечивают должной защиты от огня и воды.
• Изгиб перед входом. Кабель должен подходить к стене с небольшим провисанием («петлей»), чтобы дождевая вода стекала вниз, а не текла по проводу прямо в отверстие стены. Радиус изгиба должен быть плавным, без заломов.

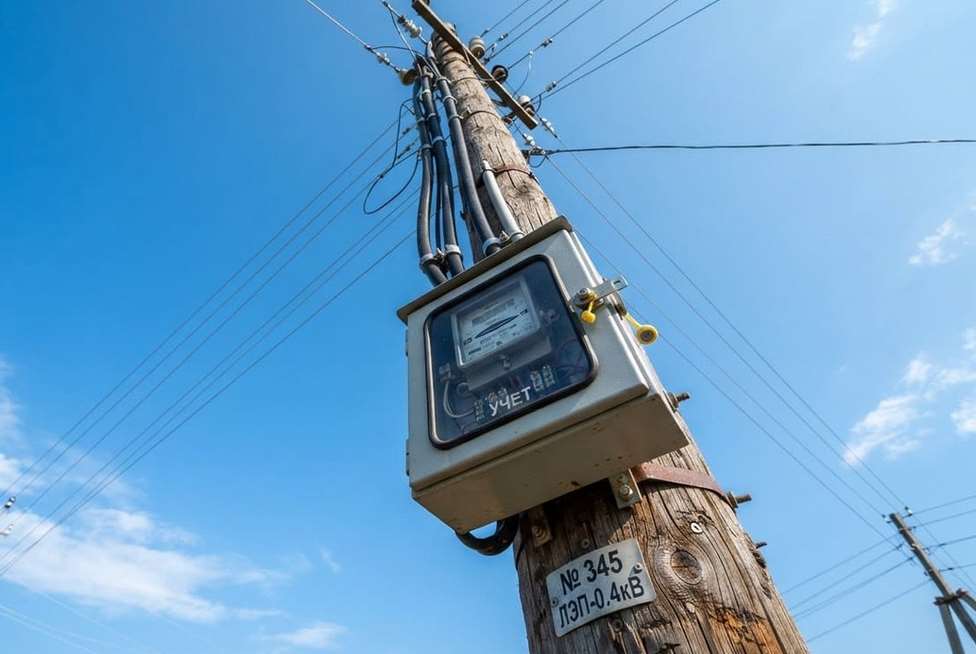

Требования к маркировке

Каждый ввод должен быть четко идентифицирован. Инспектор проверяет наличие бирок или табличек, которые содержат следующую информацию:

1. Номер опоры ЛЭП, от которой идет ответвление.
2. Адрес абонента (или номер лицевого счета).
3. Марка и сечение провода.
4. Дата монтажа.

Бирки крепятся на обоих концах пролета: на опоре и на фасаде дома. Они должны быть изготовлены из влагостойкого материала (пластик, металл) и иметь четкую, нестираемую надпись. Бумажные этикетки, привязанные ниткой, не принимаются.

Состояние изоляции и соединения

Визуальный осмотр включает проверку целостности изоляции по всей длине:

Что проверяют	Допустимое состояние	Недопустимо
Изоляция провода СИП	Целая, без трещин, порезов и следов оплавления	Надрывы, оголенный алюминий, следы грызунов
Места соединений (если есть)	Герметичные муфты, заводские зажимы	Скрутки изолентой, открытые контакты
Цветовая маркировка фаз	Соответствие стандартам (желтый, зеленый, красный для фаз; синий для нуля)	Хаотичные цвета, отсутствие идентификации жил

Важно: любые соединения проводов внутри пролета (между опорой и домом) запрещены. Провод должен быть цельным от начала до конца. Если длины не хватило, придется менять весь пролет, а не наращивать его скруткой.

Заземление и безопасность

Если используется система заземления TN-C-S (что чаще всего требуется для частных домов), инспектор проверит наличие повторного заземления нулевого проводника на опоре или в щите учета. Отсутствие заземления или его несоответствие нормам сопротивления — частая причина отказа в подключении.

Подготовка этих элементов заранее сэкономит время на доработках. Лучше один раз купить качественные герметичные муфты и пластиковые бирки, чем вызывать бригаду для переделки ввода после неудачной приемки.
