Симистор — полупроводниковое устройство, используемое преимущественно в схемах управления мощностью нагрузки постоянного или переменного напряжения. Часто применяется в бытовой технике, системах освещения и нагревательных устройствах. Его основное назначение — коммутирование токов большой мощности, обеспечивая управление нагрузкой, вместо механического реле. Одним из частых дефектов симисторов является пробой, приводящий к неисправности схемы.

Что такое пробой симистора?

Под термином «пробой» подразумевается ситуация, когда симистор теряет свою способность контролировать прохождение электрического тока. То есть, простыми словами, он не закрывается. Вместо нормально управляемого переключателя, прибор превращается в постоянно включённый элемент цепи, пропуская максимальный ток независимо от управляющего сигнала.

Причины возникновения пробоя могут быть различными:

• Перегрузка по напряжению (обратное напряжение превысило допустимый предел);
• Электрический импульс сверх нормы (перепады напряжения, грозовая активность);
• Тепловой перегрев элемента вследствие недостаточного охлаждения или длительного нагревания.

При пробое возникает короткое замыкание внутри компонента, и устройство больше не функционирует должным образом. Из-за невозможности отключения нагрузка продолжает получать питание даже тогда, когда управляющий сигнал отключён.

Признаки пробоя симистора

Основным признаком пробоя становится постоянное включение или чрезмерный нагрев симмистора, с которым связана схема. Например, лампочка или электронагреватель остаются включёнными, несмотря на нажатие выключателя. Возможны также посторонние шумы, запах гари или визуальное повреждение корпуса элемента.

Пробой симистора, что это значит, как проверить подручными средствами

Проверка симистора подручными средствами

Проверить состояние симистора без специализированного тестера возможно простыми способами. Важно помнить, что проверку необходимо проводить аккуратно, соблюдая меры предосторожности, поскольку проверка подразумевает работу с элементами электрической цепи под напряжением.

Способ №1: Замена подозрительного элемента

Наиболее простой метод проверки работоспособности — замена симистора на заведомо исправный аналог той же модели. Если после замены проблема исчезает, можно сделать вывод, что причина была именно в вышедшем из строя компоненте.

Однако этот метод доступен лишь в случаях наличия запасного изделия. К тому же, далеко не всегда под рукой имеется аналогичный рабочий элемент.

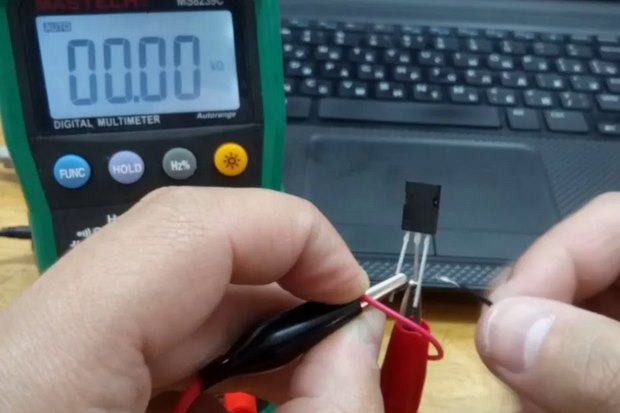

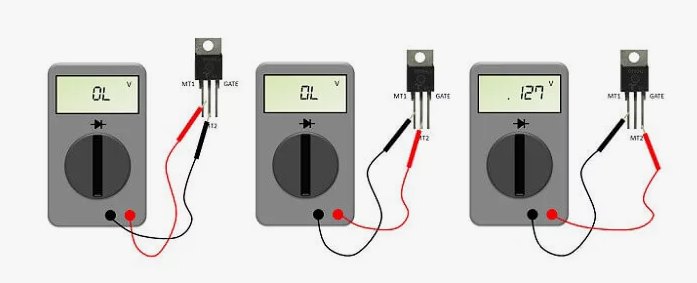

Способ №2: Проверка симистора мультиметром

Этот способ предпочтительнее первого варианта, так как даёт уверенность в результате без необходимости иметь под рукой запасные компоненты. Однако потребуется обычный цифровой мультиметр.

Порядок действий следующий:

• Отключите схему от питания и убедитесь, что вся цепь находится вне зоны воздействия напряжения.
• Демонтируйте подозреваемый в пробое симистор из схемы.
• Установите мультиметр в режим измерения сопротивления («Ом»).
• Проверьте сопротивление между выводами анода и катода симистора (если измеренное значение близко к нулю, вероятно, имеет место пробой).
• Далее проверьте контрольный электрод (Gate). Соедините выводы Gate и Anode и снова замеряйте сопротивление между анодом и катодом. У исправного симистора оно должно резко упасть до минимального значения.
• Повторите процедуру ещё раз, отсоединив контакт от Gate и повторно замерив сопротивление между анодом и катодом. Оно должно вернуться к первоначальному значению (близкому к бесконечности).

Если хотя бы одно из условий не выполняется, вероятнее всего, симистор повреждён.

Пробой симистора, что это значит, как проверить подручными средствами

Способ №3: Простая проверка симистора лампой накаливания

Если у вас нет мультиметра, то вы можете воспользоваться следующей проверочной схемой с использованием обычной лампы накаливания:

• Подключите симистор последовательно с лампочкой (желательно небольшой мощности, около 40 Вт) к источнику напряжения (например, к сети 220 вольт через понижающий трансформатор или стабилизированный источник питания).
• Управляющий сигнал приложите к Gate выводу симистора кратковременно, имитируя открытие ключа.
• Обратите внимание на поведение лампочки. Если лампочка загорается сразу и остаётся горящей даже после снятия управляющего сигнала, скорее всего, симистор вышел из строя и подвергся пробою.

Дополнительные рекомендации

Помимо указанных методов диагностики, полезно обращать внимание на внешний вид элемента. Наличие следов нагара, деформация корпуса, следы трещин или изменение цвета могут свидетельствовать о внутреннем дефекте, вызванном тепловым воздействием или механическим повреждением.

Итак, мы рассмотрели признаки пробоя симистора и способы его проверки подручными средствами. Главное правило успешной диагностики — аккуратность и соблюдение мер безопасности. Помните, что работа с электрооборудованием должна проводиться внимательно и осторожно, а лучше доверяйте диагностику профессионалам или пользуйтесь специальными инструментами.
