Электрические машины вращают валы механизмов на производственных предприятиях, в транспортных депо и на генерирующих станциях. Узел токосъема передает ток от стационарного источника к вращающемуся ротору. Из-за непрерывного трения детали этого блока стираются. Механики регулярно осматривают механизмы и меняют расходные материалы, чтобы предотвратить короткие замыкания и остановку конвейерных линий.

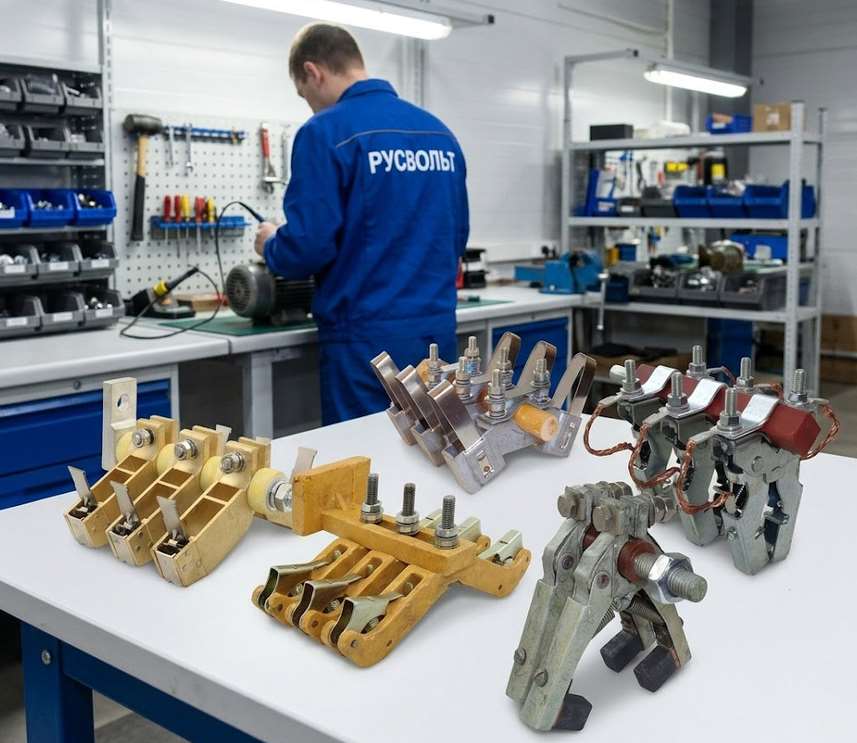

Компоненты системы токосъема

Узел токосъема состоит из трех базовых элементов: контактных колец (или коллектора), электрощеток и щеткодержателей. Контактные кольца монтируют на вал ротора. Заводы-изготовители отливают их из латуни, бронзы или стали.

Электрощетки проводят ток и работают как сухая смазка. Графитовые или медно-графитовые элементы скользят по металлу. Щеткодержатели фиксируют графит в рабочем положении. Нажимная пружина механизма прижимает щетку к кольцу с заданным усилием. Изоляторы из стеклотекстолита или миканита отделяют токопроводящие элементы от станины, блокируя пробой напряжения.

Процесс передачи тока

При работе агрегата на поверхности металла образуется политура — пленка из оксидов, углеродной пудры и влаги. Защитный слой снижает коэффициент трения. Политура убирает прямое соприкосновение графита и латуни, защищая металл от появления царапин. Плотный контакт деталей обеспечивает передачу электричества.

Нарушение плотности прилегания разрушает защитную пленку. Если пружина теряет упругость, графит начинает вибрировать. В микроскопическом зазоре возникает дуговой разряд. Искрение плавит металл и оставляет токопроводящий шлак на траверсах. Сильное искрение провоцирует межфазное замыкание.

Факторы износа оборудования

На ресурс механизма влияет производственная среда. На цементных заводах и в карьерах в воздухе висит абразивная пыль. Частицы оседают на контактных кольцах и ускоряют стирание металла. В химических цехах агрессивные пары окисляют поверхность деталей. Оксидная пленка увеличивает переходное сопротивление. Агрегат начинает потреблять больше тока, обмотки статора перегреваются.

Избыточное давление пружины щеткодержателя дает другой негативный эффект. Жесткое трение стирает графит. Кольцо теряет цилиндрическую геометрию и становится эллипсным. На высоких оборотах ротор начинает бить, что приводит к разрушению подшипниковых узлов машины.

Техническое обслуживание и ремонт

Правила безопасности электроустановок предписывают регламентный осмотр машин. Электромонтеры удаляют скопившуюся грязь. Пыль выдувают воздушным компрессором. Слесари замеряют остаточную длину щеток штангенциркулем и проверяют давление пружин динамометром.

Износ цилиндров замеряют микрометром. При нарушении геометрии агрегат останавливают. Токарь протачивает контактные кольца на токарном станке, снимая минимальный слой металла. Поверхность шлифуют стеклянной шкуркой. Инструкции запрещают использовать наждачную бумагу. Частицы наждачного абразива впиваются в металл. При запуске мотора эти частицы стачивают новые щетки за несколько часов.

Модернизация узлов и замена деталей

Проточка истончает слой металла. Деталь теряет прочность и хуже отводит тепло. Тонкий металл деформируется при нагреве во время пуска машины. Для предотвращения поломок ротора технические отделы проводят полную замену узла токосъема.

Установка новых компонентов восстанавливает заводские параметры оборудования. Заводу не требуется останавливать конвейер для внепланового ремонта. Изучить спецификации, подобрать чертежи и оформить заказ на комплектующие можно на сайте профильного поставщика по ссылке: https://rusvolt.su/uzly-tokosjema

Обновление технического парка сохраняет рабочий график производственного цеха. Замена элементов предотвращает короткие замыкания и переводит эксплуатацию электромашин на установленный уровень промышленной безопасности. Предприятие снижает издержки на поддержку парка двигателей и защищает инфраструктуру от аварий.
